維宏HST算法，提升曲面小線段加工效率高達20%
發布時間：2018-10-22 16:21
針對效率、精度、柔性綜合要求更高的高端運動控制領域，維宏股份打磨研發了HST算法，對于精雕機、數控銑床、鉆攻機等高品質加工場景進行優化。新一代插補算法以高速梯形插補算法為核心，將G00整體動作優化、新一代的軌跡預處理功能、自適應短線段光順等功能發揮到理想效果。
高速
針對金屬行業刀路復雜、短線段處理性能要求高等問題，新一代插補算法對短線段的處理性能進行優化，至少有 1倍 的處理性能提升，能順暢完成復雜刀路的高速加工任務。
1.曲面小線段加工效率優化

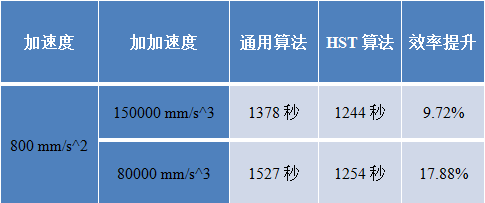

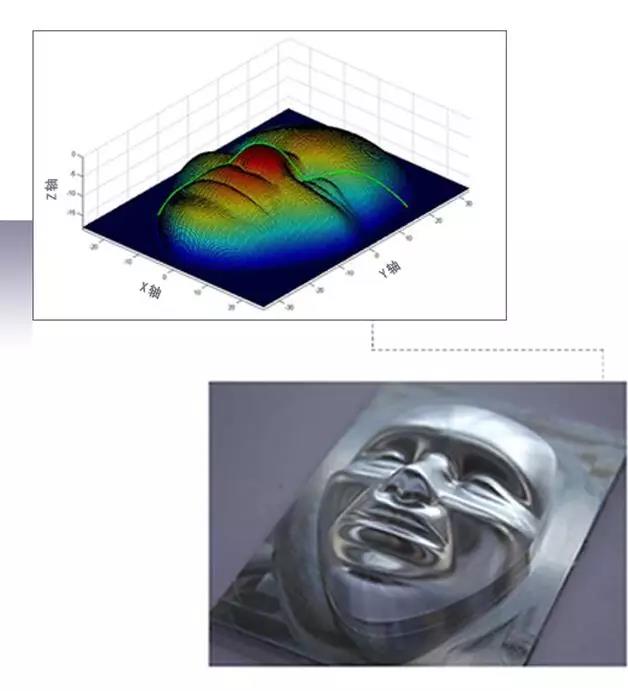

相對通用算法，維宏HST算法除了有很好的柔性控制外，還有更高的加減速能力，如在人臉面具模具加工中能提升9%~20%的加工效率。
2.動作銜接進行優化
維宏股份資深的專業算法團隊通過長期在運動控制領域的積累，對加工過程中的各個動作銜接進行優化。

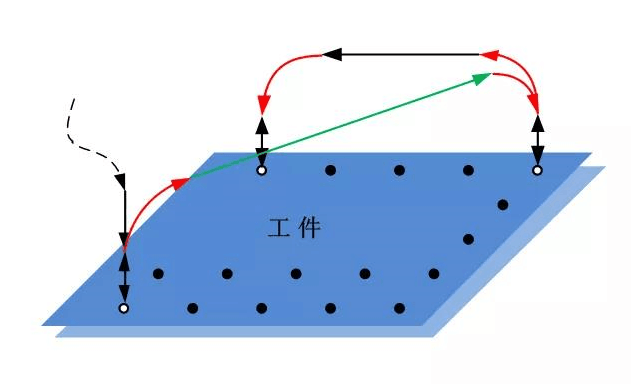

（1）針對CAM軟件出刀路時是否有處理下刀動作，維宏系統能自動識別進行動作優化，在考慮安全的同時提高效率；
（2）充分發揮各個機械軸的運動性能，針對高速加減速進行優化，最大限度地提升快速定位效率；

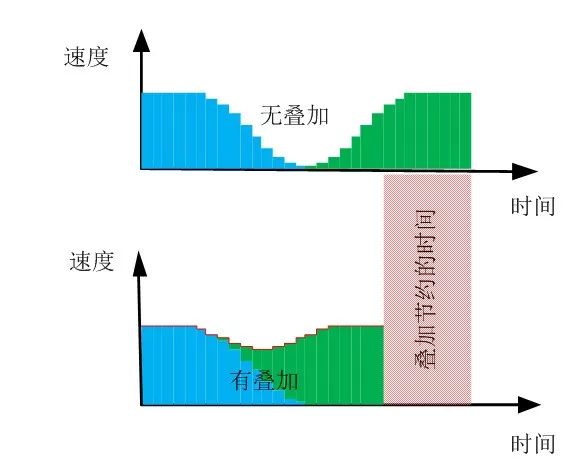

（3）利用快速定位疊加功能，能有效縮短空程運動時間。
高品質
維宏系統所具備的新一代軌跡預處理功能及自適應短線段光順功能，有助于實現更高品質的加工效果。

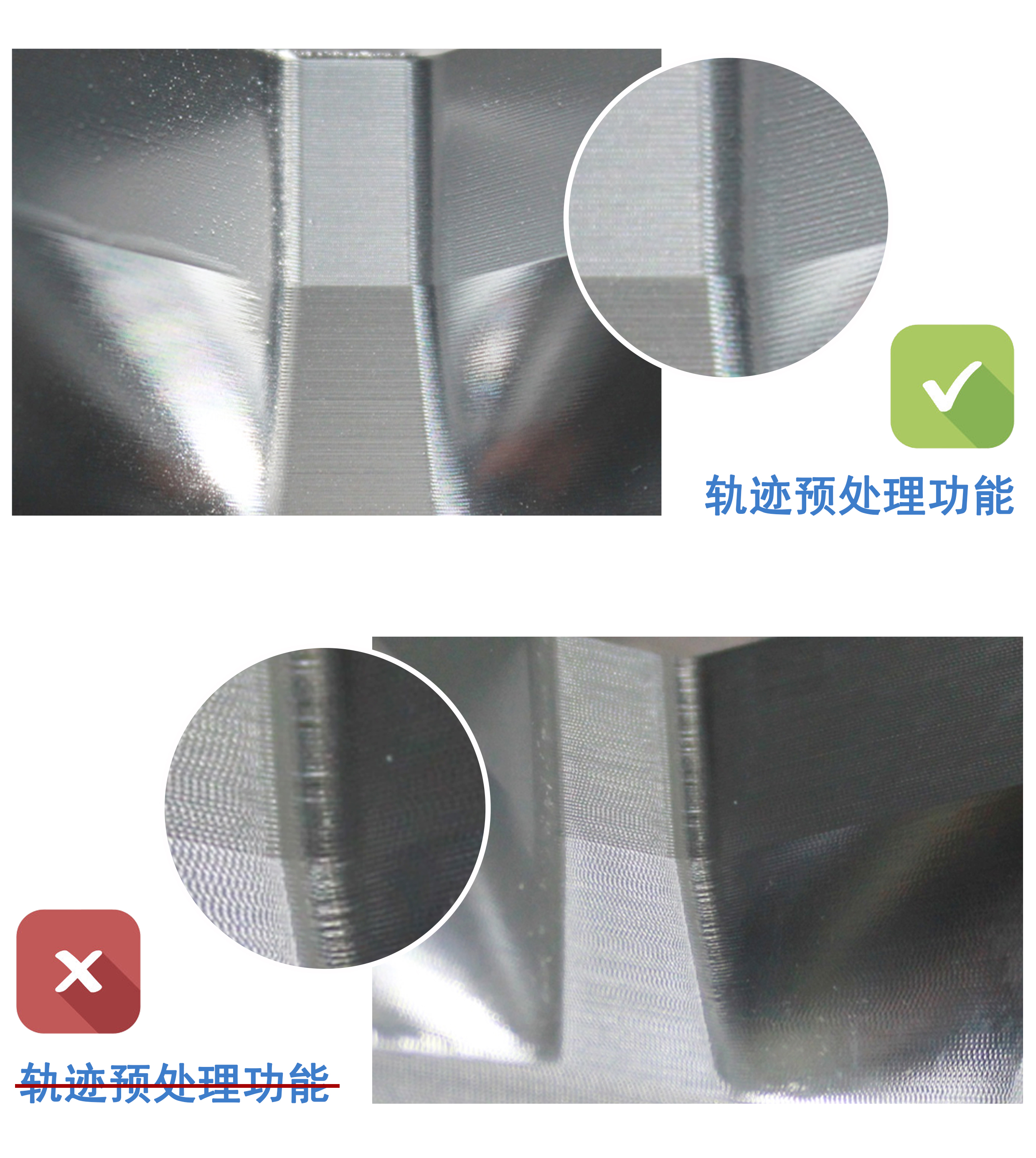

1.軌跡預處理功能
新一代的軌跡預處理功能是對刀路軌跡進行整體幾何連續性處理的功能，較光順的刀路經過處理后可以得到更光順的軌跡，從而可以得到更為平緩的速度特性，最終得到更高品質的加工效果。CAM軟件出刀路精細度不高時，會(huì )出現加工表面不良情況，新一代的軌跡預處理功能可以得到理想中的連續曲線，從而得到連續光順的加工軌跡，得到優良的加工質量。
2.自適應短線段光順功能
對于短線段帶來的速度波動會(huì )導致部分曲面部分加工品質的不良，尤其是某種頻率的波動容易造成機械部分的共振，頻繁高速加減速對刀具損耗也較大。
自適應短線段光順功能，可以有效解決高速時高頻波動。機械運動速度不平穩，刀具損耗等問題。
強大的算法是數控系統的基礎，維宏新一代插補算法將快速定位整體動作優化、刀路軌跡預處理、自適應短線段光順各功能的效果發揮到理想的狀態，帶您體驗智能高效的運動控制！

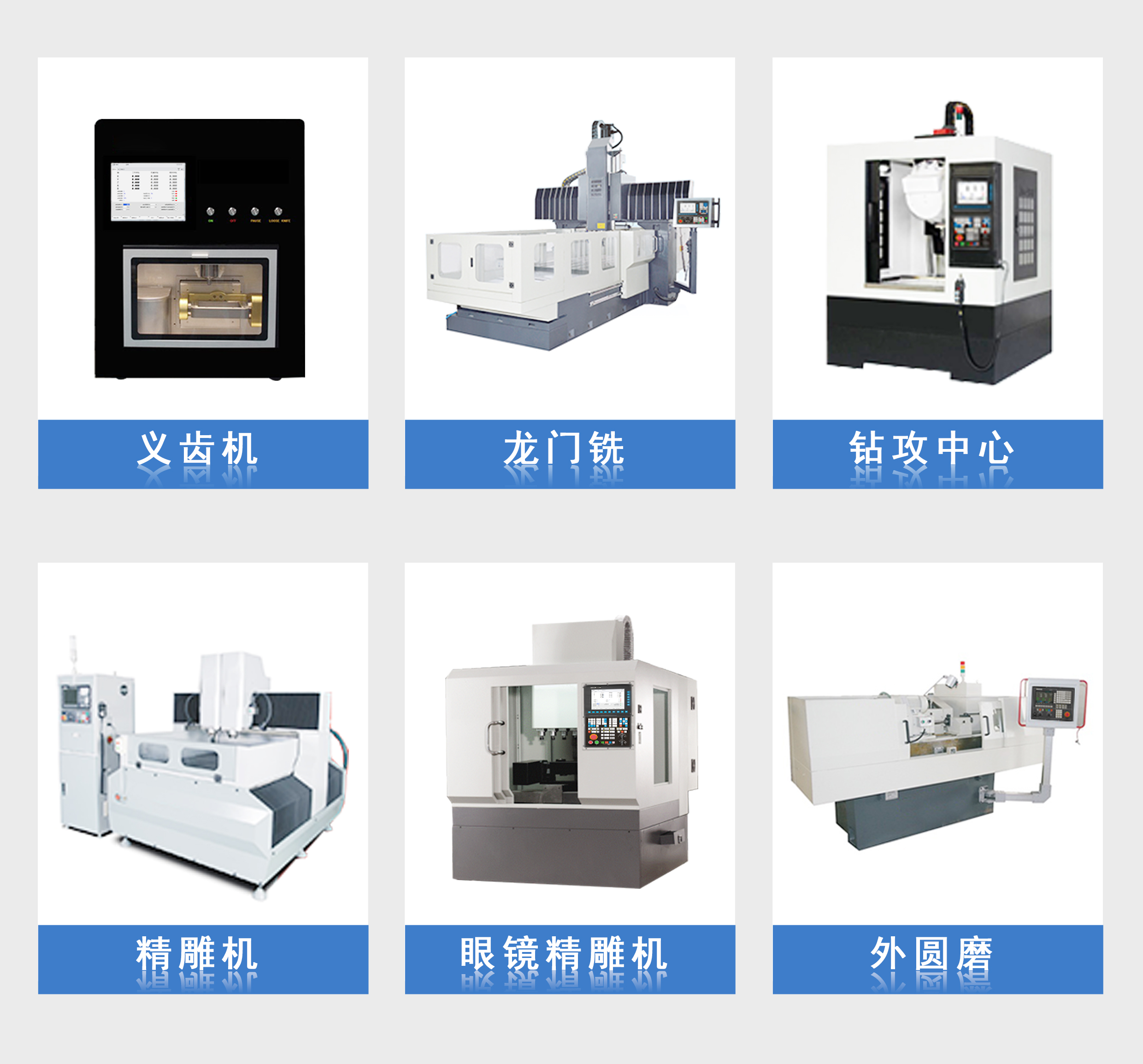

更多應用：
