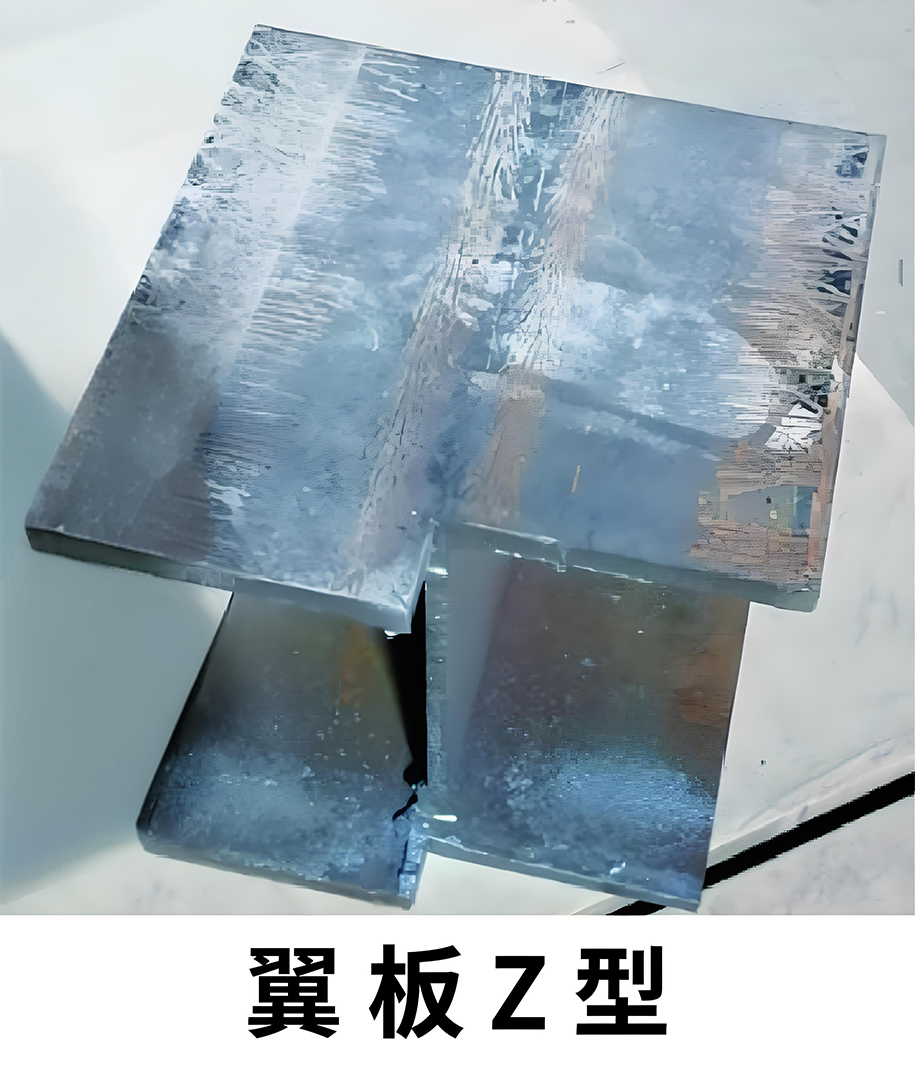

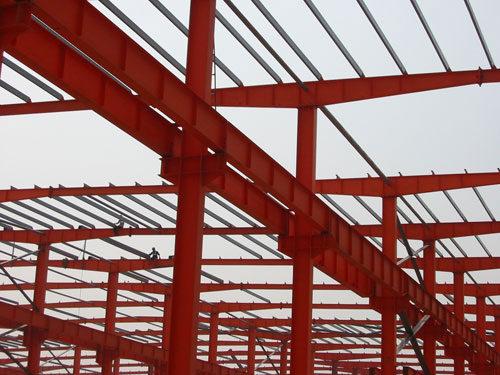

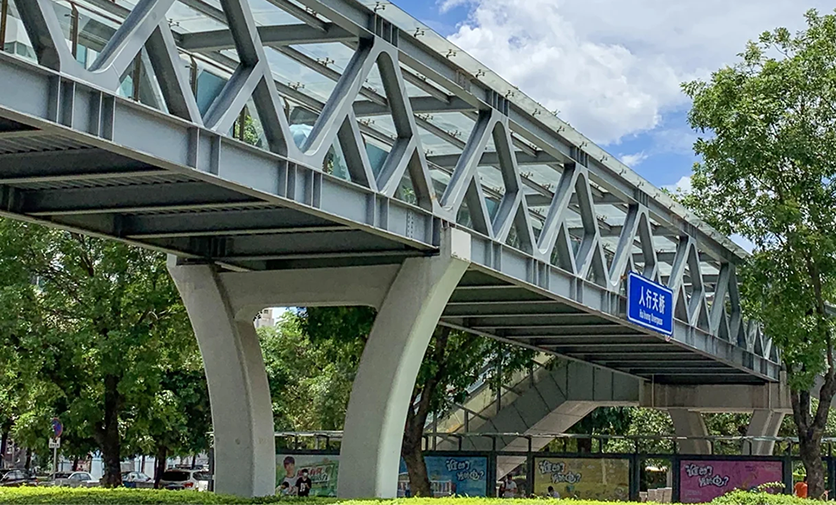

常見加工零件
機構配置

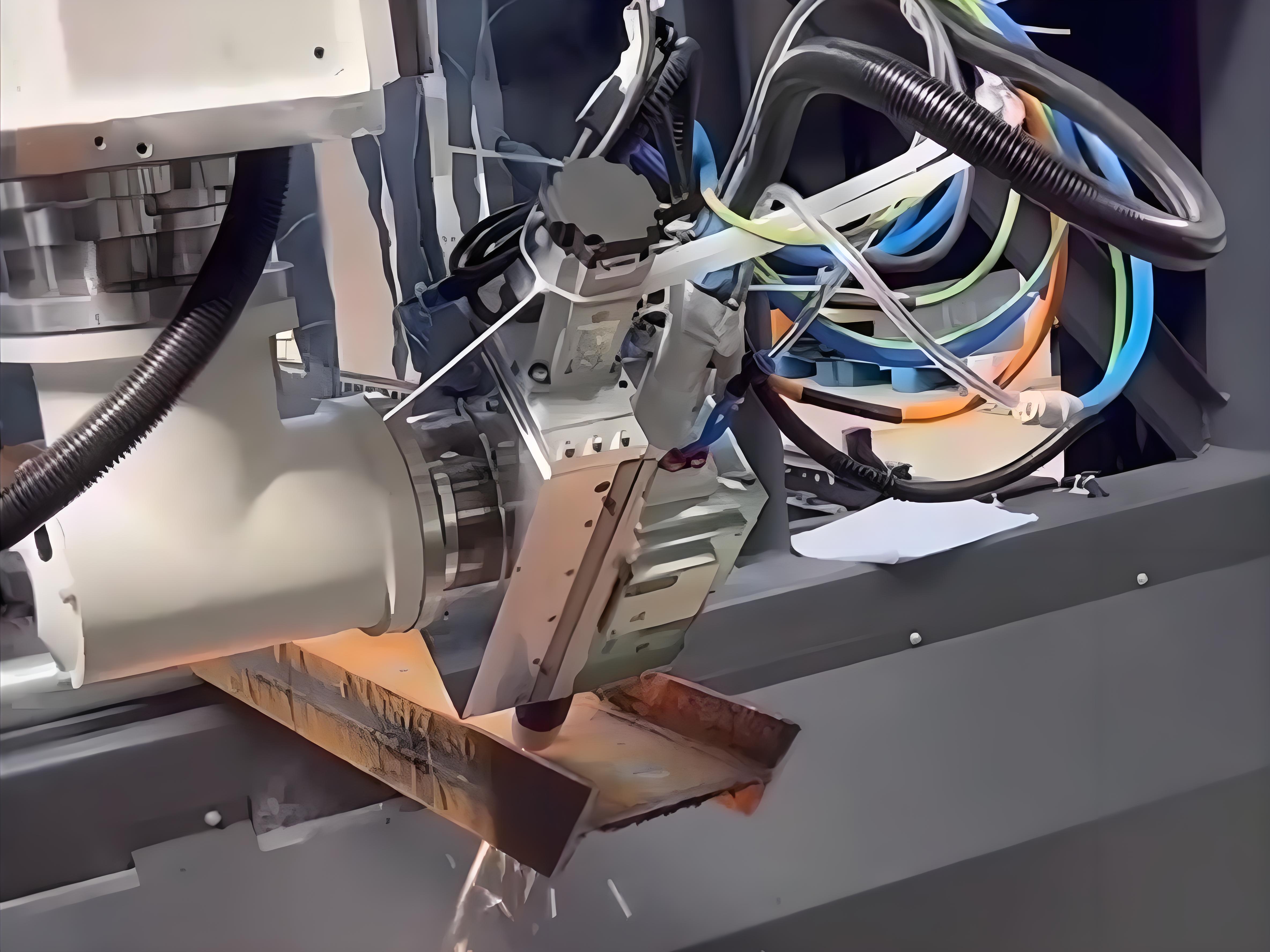

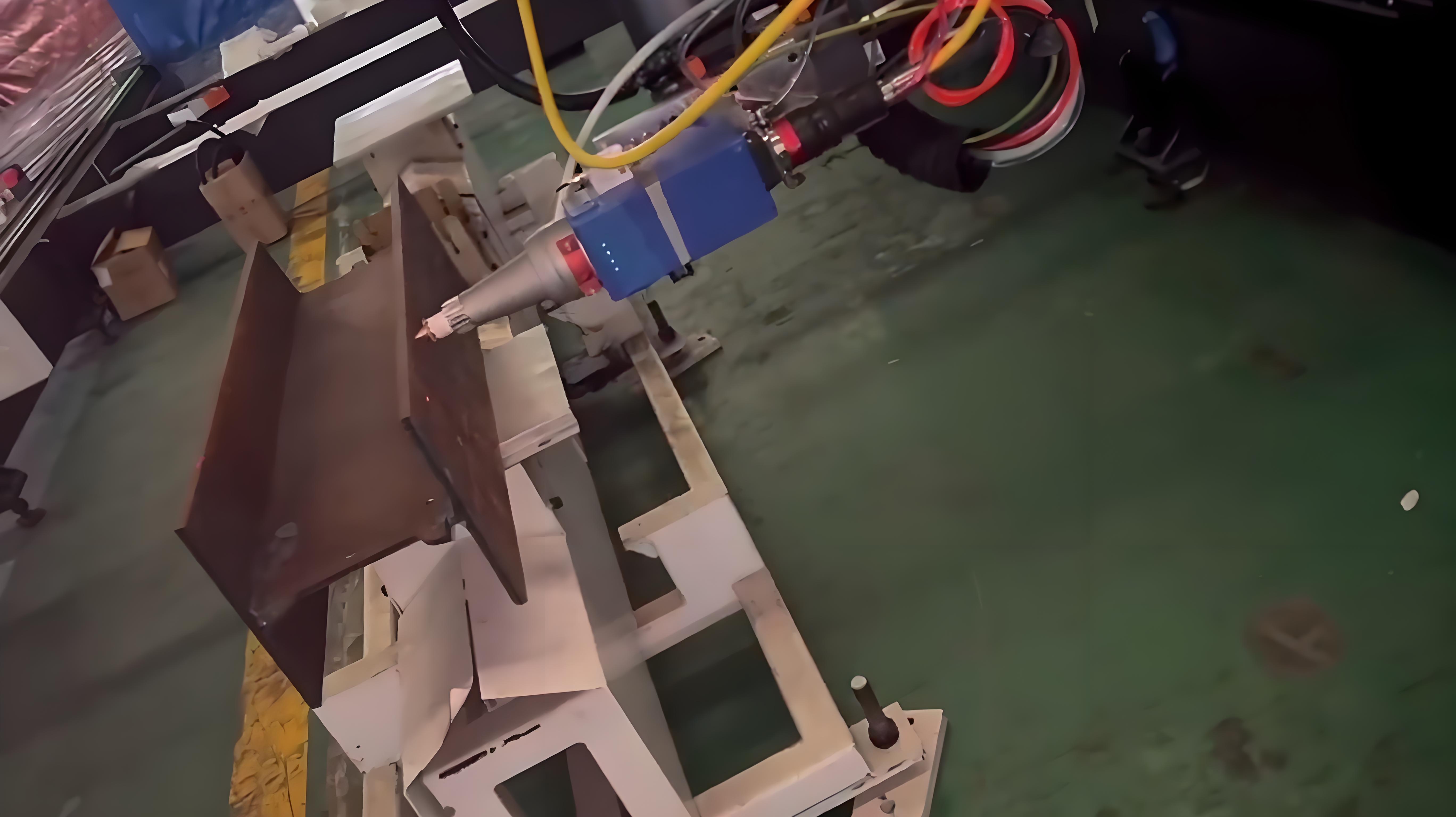

BCU 三維五軸激光擺頭（H 型鋼專用款）

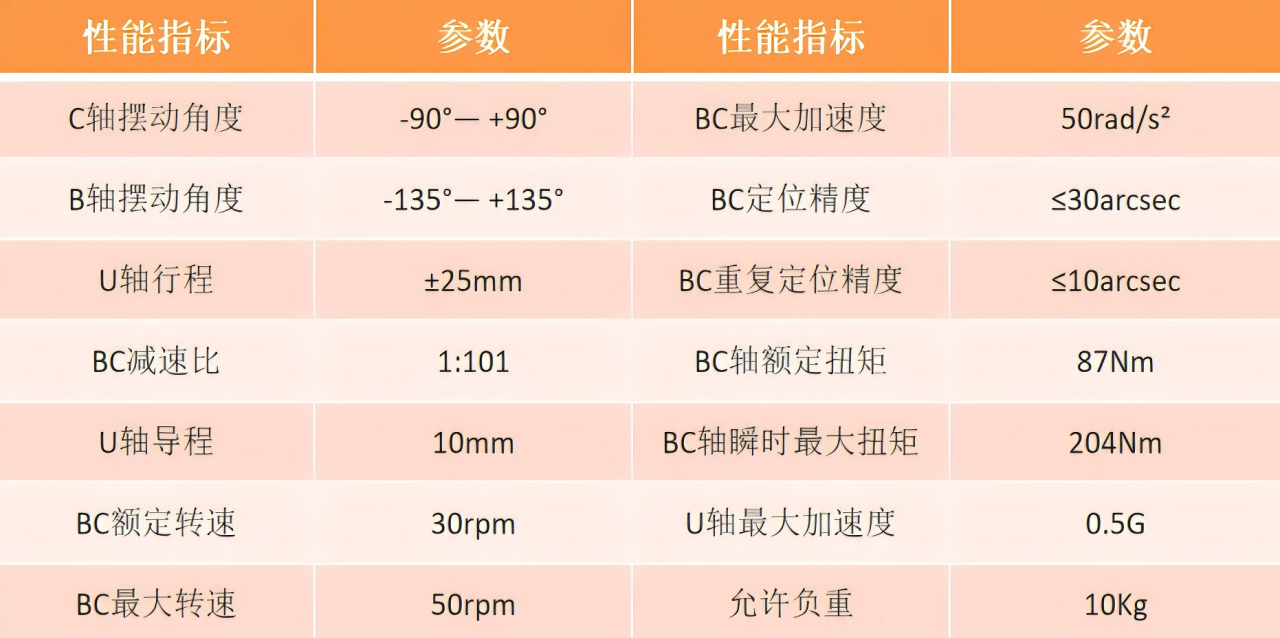

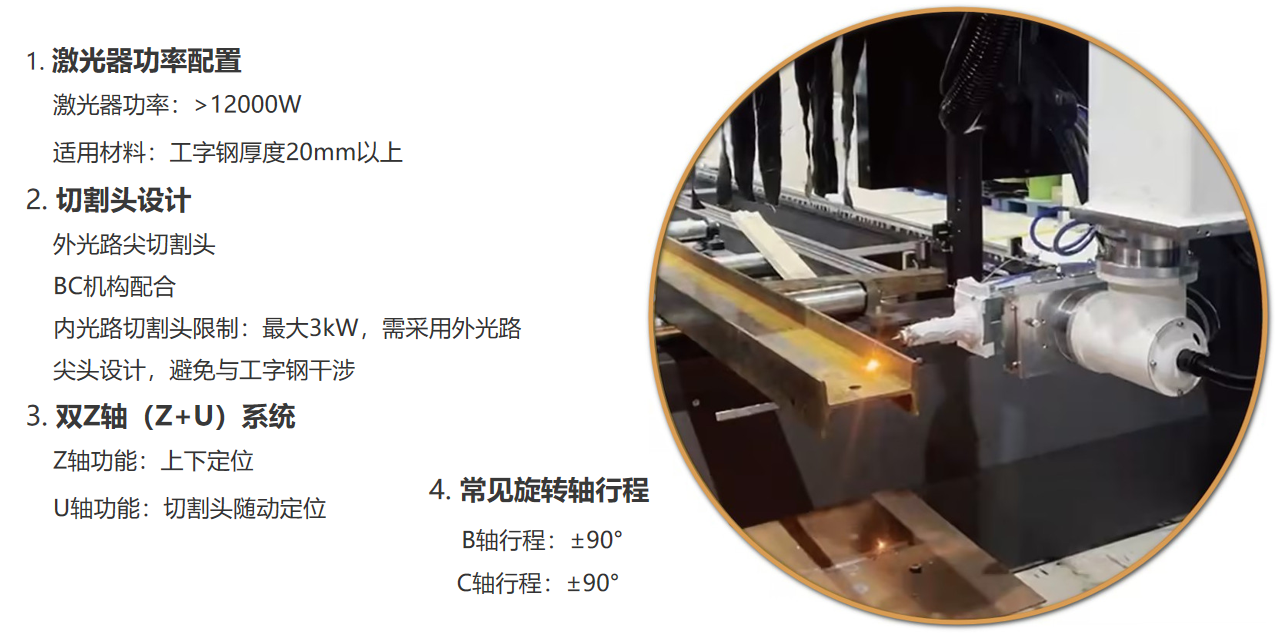

主要技術指標
通用部分
系統功能亮點！
1、五軸控制算法
BC五軸RTCP聯動算法
支持坡口切割
切割點精準定位
2、視覺標定
利用CCD相機，自動測量并補償機械誤差
減少人工干預，提升測量效率
可通過流程圖直觀展示標定進度

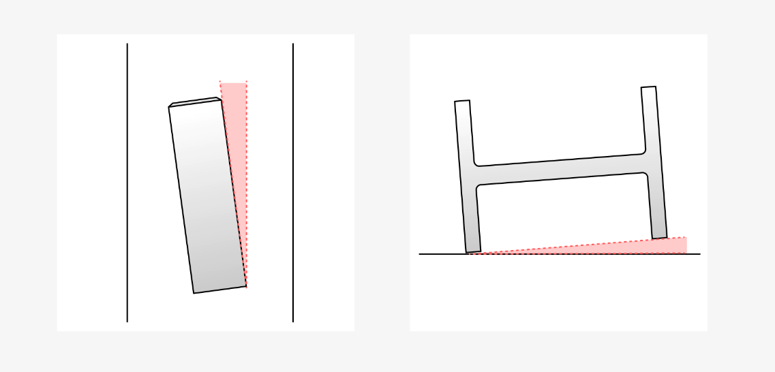

3、型鋼擺放偏差補償
精確捕捉型鋼擺放的角度偏差
根據型鋼長度和彎曲特性，實施分段補償
智能調整坐標系，自動匹配型鋼的實際位置
系統自動校正運動指令，消除偏差影響

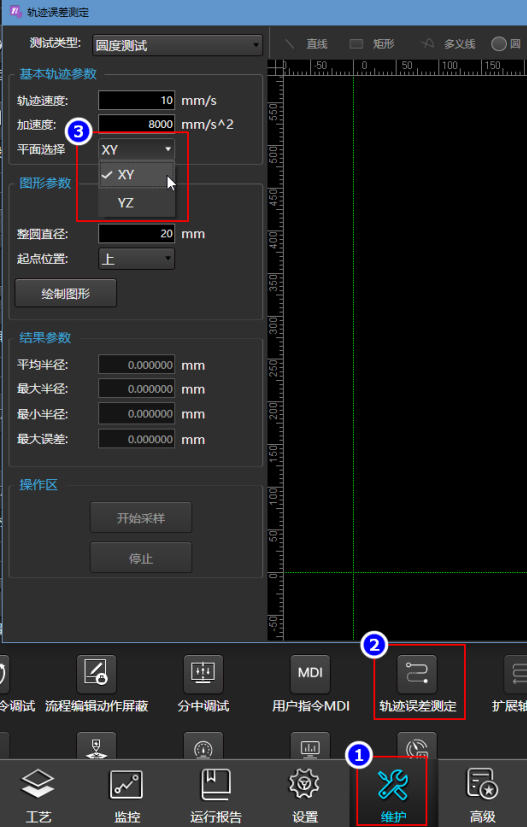

4、空間軌跡誤差測定
1、支持YZ平面軌跡誤差測定
2、搭配 XY平面軌跡誤差測定、驅動器延時測定功能，使XYZBC軸達到同步的效果
3、滿足翼板、腹板坡口圖形切割要求
5、空間蛙跳
采用XYZBC五軸空間聯動蛙跳技術
空間運動協調性高
腹板<->翼板，翼板<->翼板自由切換
優化路徑，空程縮短30%

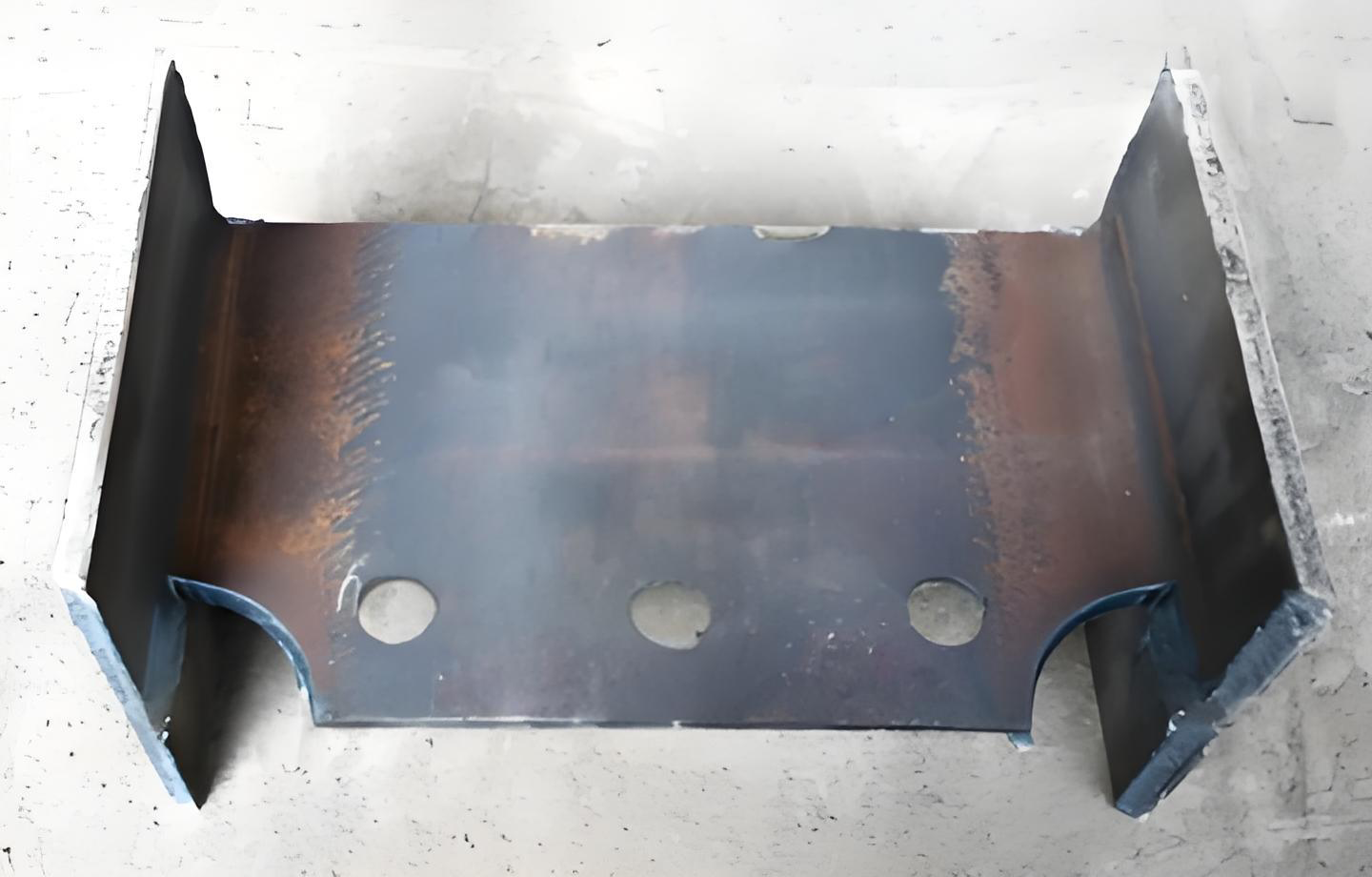

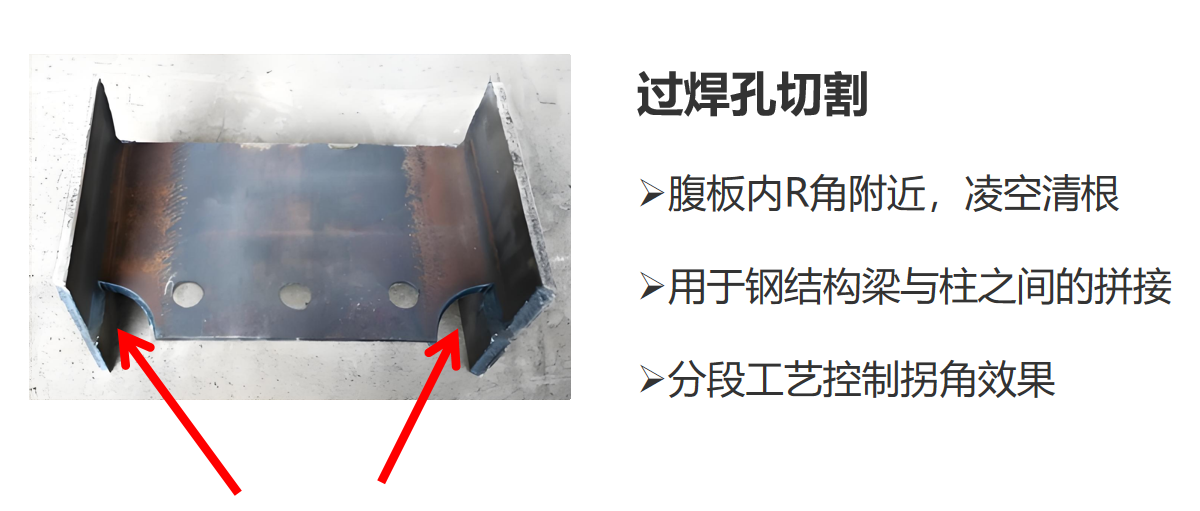

6、過焊孔切割
支持多種過焊孔切割工藝，靈活適應不同焊孔尺寸
凌空重復加工燒熔清根，確保清根徹底
凌空一次成型切割，減少步驟
7、尋中方式
優點：工字鋼、角鋼、槽鋼——多種測量方法適應不同測量需求
定位基準點設定
設定基準點，獲取中心
尺寸偏差
根據管材與圖紙的偏差
自動尋中
加工時尋中管理
分中調試
尋中調試工具

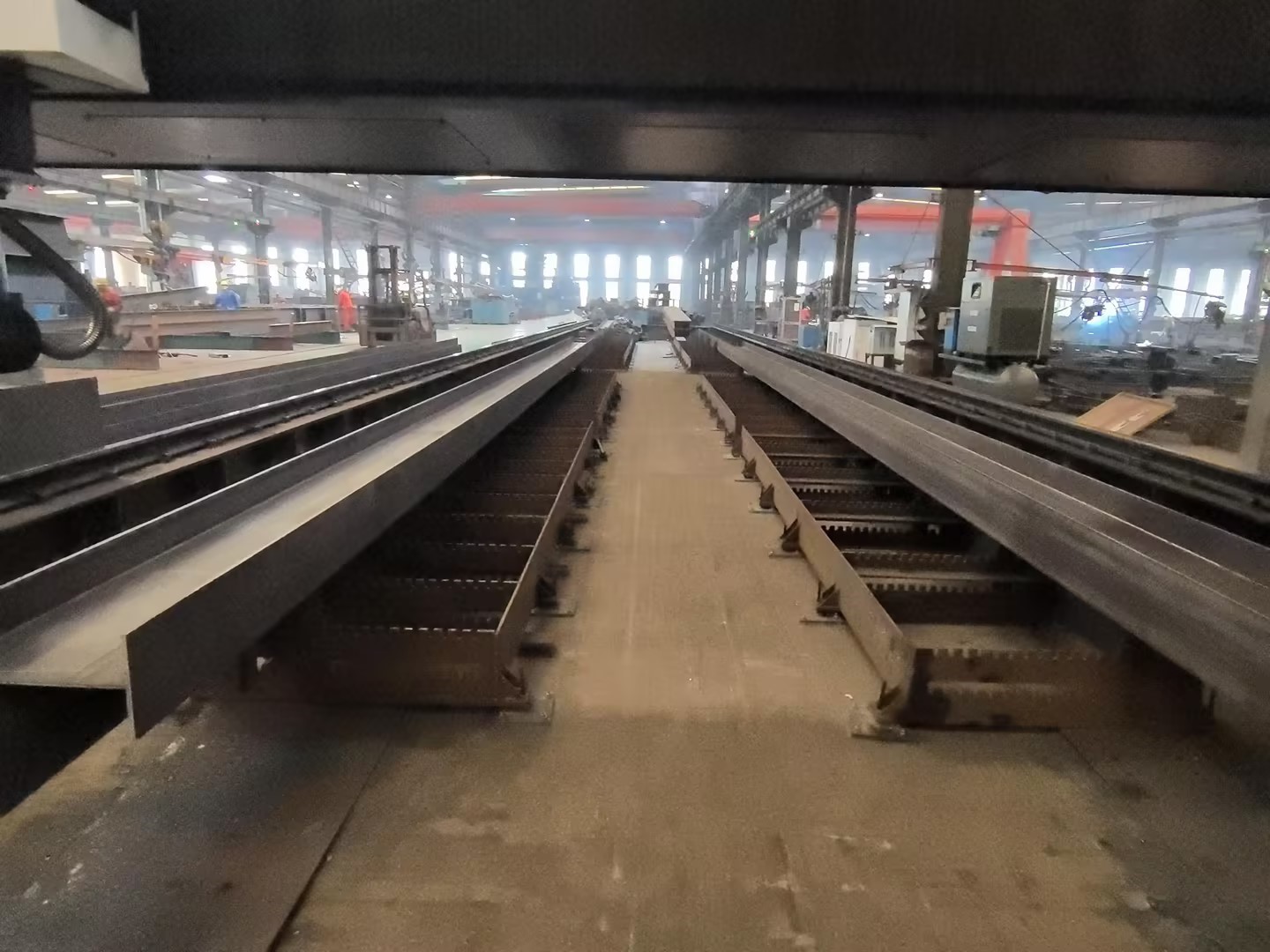

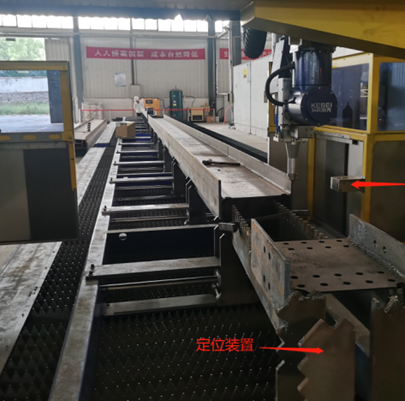

8、多工位切割
一次多根上料
提高加工利用率

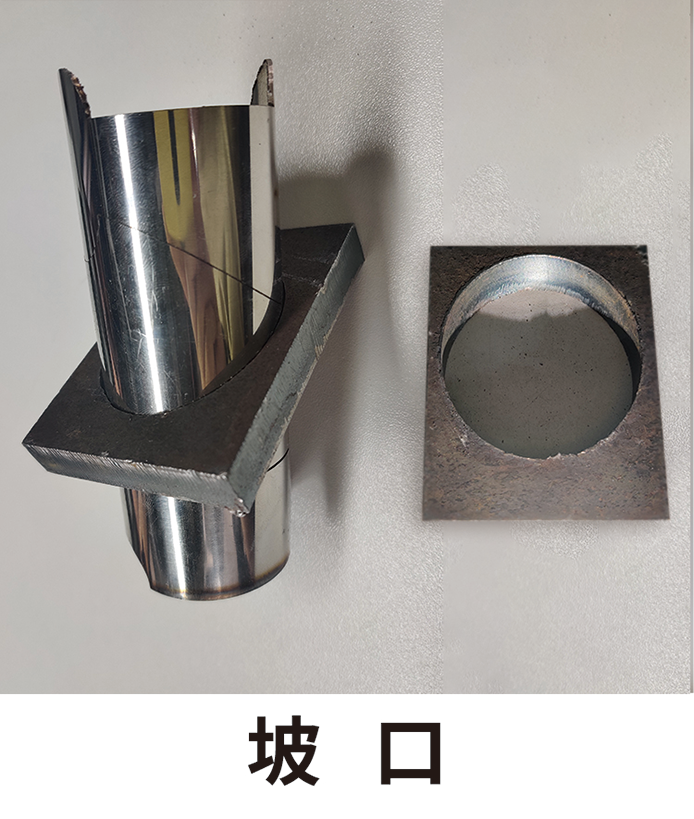

9、支持平面坡口、管材切割

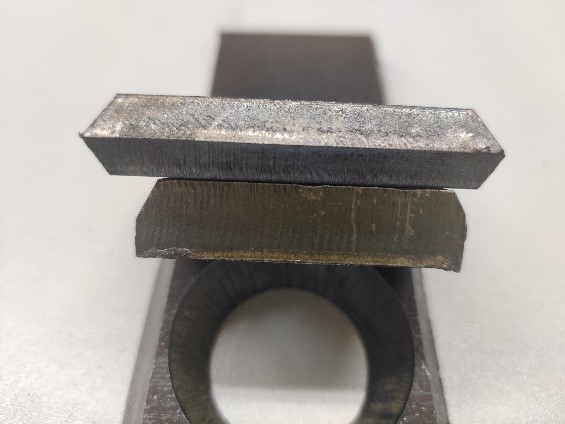

支持高功率厚板切割
支持普通管材坡口切割

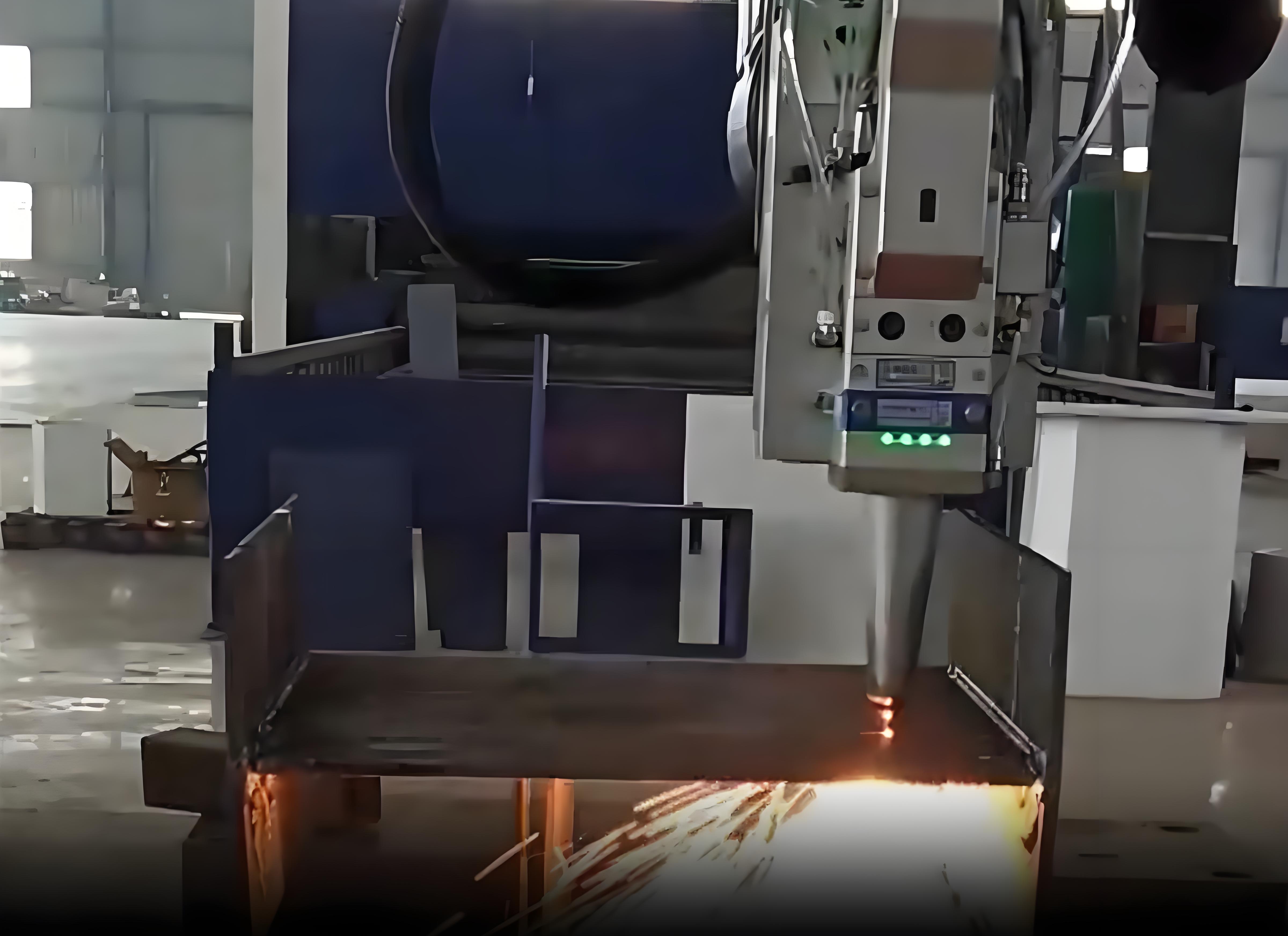

支持型鋼切割

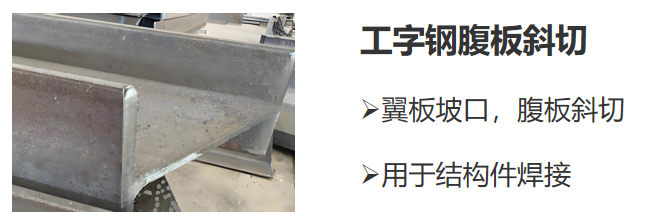

樣件展示
